光纤热缩管的光纤与光纤熔接步骤是什么?

2019-09-17

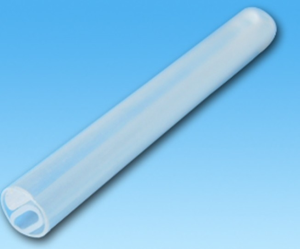

  光纤热缩管由通明热缩管、热熔管和不锈钢针(或陶瓷棒/石英棒)组成。通明的外层便于检测光纤接合部位连接是否正确,使光纤能简单安全地进行装配,收缩后可维持光纤的光传输特性,对光纤接合处提供强度和防护。

  光纤与光纤熔接的步骤:

  需要用到的东西:熔接机;切割刀;米勒钳;酒精棉;光纤;热缩套管。

  1、轻轻按住开关机键,开机指示灯亮后松手;

  2、在确认热缩套管内无脏物后,将光纤穿入热缩套管;

  3、用米勒钳剥除光纤涂覆层,长度4cm;

  4、用酒精棉清洁光纤表面3次,达到无附着物状况;

  5、将洁净的光纤放入切割刀的导向槽,涂覆层的前端对齐切割刀刻度尺16mm到12mm之间的位置;

  6、将切割好的两根光纤分别放入熔接机的夹具内。安放时不要碰到光纤端面,并维持光纤端面在电极棒和V型槽之间。

  7、盖上防风罩,开端熔接。

  8、掀开防风罩,顺次翻开左右夹具压板,取出光纤;

  9、然后将热缩套管移动到熔接点,并保证热缩套管两端包住光纤涂覆层;

  10、将套上热缩套管的光纤放入加热器内,然后盖上加热器盖板,一起加热指示灯点亮,机器将主动开端加热热缩套管;

  11、当加热指示灯熄灭,热缩完结。掀开加热器盖板,取出光纤,放入冷却托盘。

  做好光纤与光纤熔接的对接工作,可以防止安装过程中光纤的损坏。维护熔接后的光纤,里边的加强件使接点愈加牢固.在光纤熔接完结后起到护套的效果,目的是防水,防尘,防衰耗!
